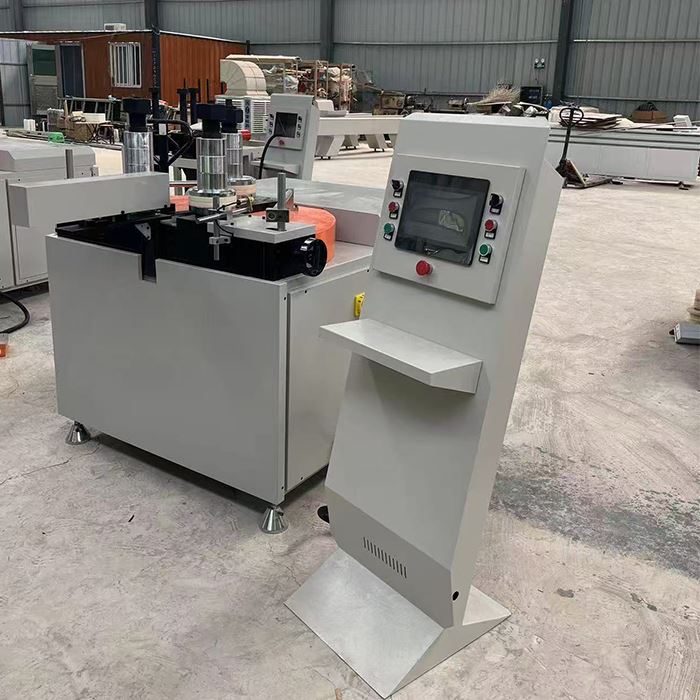

Máy uốn cửa sổ nhôm tự động

Máy thực hiện quy trình làm việc "uốn cong bằng một cú nhấp chuột", giảm thiểu sự can thiệp thủ công và cắt giảm thời gian sản xuất:

Định vị hồ sơ tự động: Các cảm biến quang điện-có độ chính xác cao và bộ đẩy điều khiển bằng servo-tự động căn chỉnh cấu hình nhôm với khuôn uốn, với sai số định vị Nhỏ hơn hoặc bằng 0,2 mm. Không cần đánh dấu hoặc điều chỉnh thủ công, tiết kiệm 3 - 5 phút cho mỗi sản phẩm so với máy bán-tự động.

Thực thi chương trình tự động: Sau khi chọn chương trình-được lưu trước (ví dụ: "khung cửa sổ 600mm×800mm"), máy sẽ tự động tính toán góc uốn, lực kẹp và tốc độ. Để sản xuất hàng loạt 100+ khung cửa sổ giống hệt nhau, quá trình này có thể hoàn tất trong 1.5 - 2 giờ (so với . 4 - 5 giờ đối với uốn thủ công).

Xử lý liên tục: Băng tải bàn con lăn kết nối với các máy cắt biên dạng đầu nguồn và dây chuyền lắp ráp phía sau, tạo thành một vòng sản xuất liên tục. Điều này giúp giảm thời gian xử lý vật liệu và tăng công suất tổng thể của dây chuyền lên 200% - 300%.

Trong các ứng dụng thực tế, máy có thể xử lý 80 - 120 cấu hình cửa sổ nhôm mỗi ca 8 giờ, vượt xa số lượng 30 - 40 được hoàn thành bởi những người thợ thủ công lành nghề.

Độ chính xác rất quan trọng trong quá trình sản xuất cửa sổ nhôm-ngay cả những sai lệch góc nhỏ cũng có thể khiến khung lắp ráp kém hoặc rò rỉ không khí. Chiếc máy này giải quyết vấn đề khó khăn này thông qua nhiều thiết kế điều khiển chính xác:

Chỉnh góc thông minh CNC: Hệ thống CNC sử dụng bộ mã hóa góc có độ chính xác-cao để theo dõi-thời gian thực quá trình chấn. Nếu góc thực tế lệch khỏi giá trị cài đặt (ví dụ do chênh lệch độ cứng biên dạng), nó sẽ tự động điều chỉnh áp suất thủy lực/khí nén để điều chỉnh góc, đảm bảo độ chính xác cuối cùng là ± 0,5 độ.

Lực kẹp thích ứng: Kẹp -được điều khiển bằng servo điều chỉnh lực dựa trên độ dày biên dạng và độ cứng vật liệu (ví dụ: 5kN đối với biên dạng mỏng 1,2 mm, 25kN đối với biên dạng dày 5 mm). Điều này tránh được hai vấn đề phổ biến: kẹp không đủ (biên dạng trượt trong quá trình uốn) và kẹp quá mức (biến dạng biên dạng).

Phân bố ứng suất đồng đều: Khuôn uốn sử dụng thiết kế bề mặt tiếp xúc cong, giúp phân bổ lực uốn đều trên bề mặt biên dạng. Điều này ngăn ngừa các vết lõm hoặc vết nứt cục bộ-các khiếm khuyết thường gặp khi uốn thủ công-và đảm bảo cấu hình vẫn giữ được độ bền kết cấu (mất độ bền kéo Nhỏ hơn hoặc bằng 5%).

Cửa sổ được lắp ráp bằng các cấu hình được uốn cong bằng máy này có khe hở lắp khung Nhỏ hơn hoặc bằng 0,3 mm, đáp ứng tiêu chuẩn chất lượng "cửa sổ nhôm cao cấp" quốc gia và giảm tỷ lệ làm lại từ 12% (thủ công) xuống Nhỏ hơn hoặc bằng 1%.

Thiết kế cửa sổ nhôm rất khác nhau (cửa sổ tiêu chuẩn, cửa sổ vòm, cửa sổ lồi) và tính linh hoạt của chiếc máy này khiến nó phù hợp cho nhiều-tình huống sản xuất:

Khả năng tương thích nhiều-cấu hình và nhiều{1}}góc: Nó có thể uốn cong tất cả các cấu hình cửa sổ nhôm thông thường (hình chữ T{0}}, hình chữ U{1}}, hình chữ nhật) và hỗ trợ các góc tùy chỉnh (ví dụ: 135 độ cho các góc cửa sổ lồi, 180 độ cho các cạnh gấp). Bán kính uốn có thể điều chỉnh từ 50mm đến 800mm, đáp ứng hầu hết các nhu cầu về trang trí và kết cấu.

Thay đổi khuôn nhanh: Khuôn sử dụng một-cấu trúc khóa tự do{1}}người vận hành có thể thay thế khuôn (ví dụ: từ "khuôn khung hình chữ nhật" đến "khuôn hình vòm") trong 10 - 15 phút mà không cần dụng cụ chuyên nghiệp. Điều này lý tưởng cho việc sản xuất-hàng loạt nhỏ, đa{7}}nhiều loại (ví dụ: cửa sổ tùy chỉnh cho biệt thự).

Thích ứng kép cấu hình mỏng và dày: Với lực uốn có thể điều chỉnh (50kN - 150kN) và áp suất kẹp, nó có thể xử lý cả biên dạng trang trí mỏng (1,2 mm - 2mm, phổ biến trong cửa sổ dân dụng) và biên dạng chịu tải-dày (3 mm - 5mm, được sử dụng trong cửa sổ tòa nhà-cao tầng). Không cần phải mua máy riêng biệt cho các loại profile khác nhau.

Giao diện thân thiện với người dùng-: Màn hình cảm ứng 10,1-inch hỗ trợ tiếng Trung/tiếng Anh/tiếng Đức (có thể tùy chỉnh) và hiển thị dữ liệu-thời gian thực (góc uốn, áp suất, số lượng chương trình còn lại). Nó cũng cung cấp hướng dẫn vận hành trực quan - ngay cả những người mới vận hành cũng có thể thành thạo các chức năng cơ bản trong 1 giờ. Đối với các biên dạng phức tạp, hệ thống có chức năng “uốn mô phỏng” để xem trước kết quả trước khi xử lý thực tế, tránh lãng phí nguyên liệu.

Bảo vệ an toàn toàn diện: Máy được trang bị nhiều thiết bị an toàn:

Nút dừng khẩn cấp (phía trước và bên hông) để dừng hoạt động ngay lập tức khi có hiện tượng bất thường;

Cảm biến rèm sáng xung quanh khu vực làm việc-nếu có tay hoặc đồ vật đi vào, máy sẽ tự động tạm dừng;

Tính năng bảo vệ quá tải cho hệ thống thủy lực/khí nén-ngăn ngừa hư hỏng các bộ phận do áp suất quá cao.

Bảo trì dễ dàng: Các bộ phận chính (bơm thủy lực, động cơ servo) có thiết kế dạng mô-đun giúp tháo lắp nhanh chóng. Màn hình cảm ứng hiển thị lời nhắc bảo trì (ví dụ: "thay dầu thủy lực sau 500 giờ") và chẩn đoán lỗi (ví dụ: "lỗi cảm biến kẹp-kiểm tra hệ thống dây điện"), giảm 70% thời gian ngừng hoạt động so với các máy truyền thống.
